図面から読み解く家づくり ~平面図 名称編~

2020.08.03

こんにちは!畑瀬です。

前回、12種類の図面のうち「配置図」についてご説明させていただきました。

今回は12種類の図面の中で最も基本となる『平面図』の中の英語の名称や略語を説明させていただきます。

平面図とは…建物の室内を一定の高さで水平断面にし、真上から見た図。一般的に間取り図と呼ばれるもので、主要な設備や作り付けの家具なども記載されており、建物内部の構造や間取りが分かる。

実際にリキューのモデルハウスの図面を参考にそれぞれが何を表しているのか見ていきましょう。

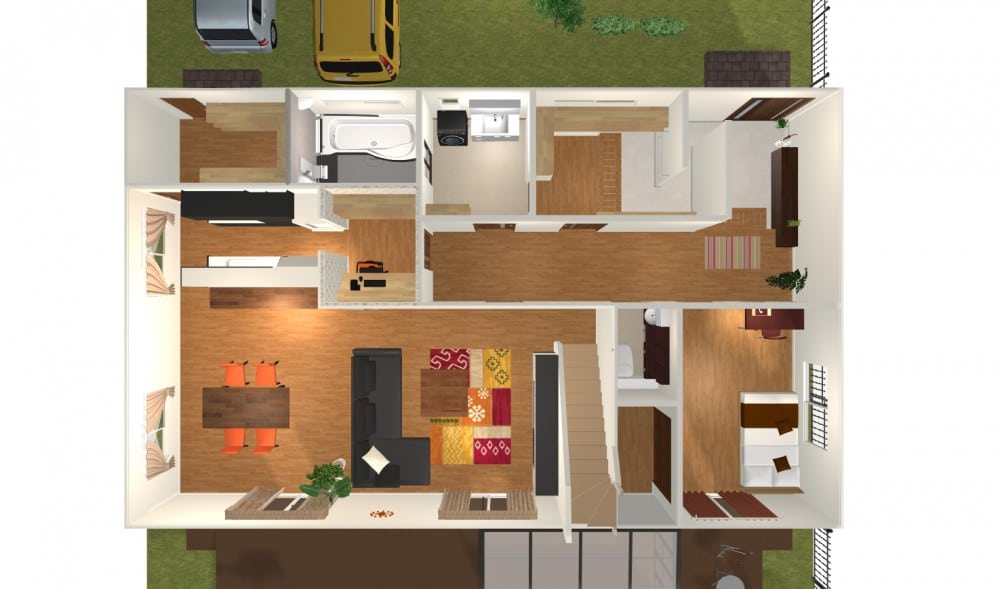

西尾モデル平面図

<1F >
‣Porch/ポーチ
‣Ent(Entrance)/玄関
‣SC/シューズクローク
‣L(Living)/リビング(居間)
‣D(Dining)/ダイニング(食堂)
‣K(Kitchen)/キッチン(台所)
‣WC(WaterCloset)/トイレ
‣RowderRoom/洗面
‣BathRoom/浴室
‣WorkRoom/家事室
‣Void/吹抜け
‣R/冷蔵庫設置スペース
‣W/洗濯機設置スペース
‣Cupboard/食器棚
‣Counter/カウンター,机
‣Garage/駐車場

<2F >
‣Hall/廊下
‣MBR(MasterBedRoom)/主寝室
‣BR(BedRoom)/寝室
‣WIC/ウォークインクローゼット
‣RBL/ルーフバルコニー

図面にはないですが、他にも
UT/ユーティリティーテラス
Sto・STR/ストレージルーム,納戸
Shelf/棚
Slopedceiling/勾配天井
UB/ユニットバス
Veranda/ベランダ
PS/パイプスペース,パイプシャフト
Alcove/アルコーブ(各住戸の玄関前部分)
Japanese-styleRoom/和室
DEN/書斎
RF・Loft/ロフト(屋根裏部屋)
FC/ファミリークローゼット
MB/メーターボックス
DS/ダクトスペース
SR/サンルーム
Pantry/パントリー(食品貯蔵室) etc…

間取り図の名称が英語表記でよくわからないというときはぜひ参考にしてもらえれば幸いです。

それではまたの更新をお楽しみに~‼
